XGN2-12箱型固定式金属封闭开关设备
类别:
XGN-12箱型固走式金属封闭开关设备
电话:
手机:
邮箱:
详情介绍
产品概述
XGN2-12箱型固定式金属开关设备(简称开关柜)，用于额定电压为3.6、7.2、12kV三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线，(并可派生出单母线带旁路和双母线结构)。
本产品符合GB/T 3906《3~35kV交流金属封闭开关设备》、IEC60298《额定电压1kV以上52kV及以下交流金属外壳开关设备和控制设备》标准的要求。并具有两部提出的“五防”闭锁功能。
本开关柜的主开关采用ZN28A-12系列、ZN12-12系列或VS1-12系列真空断路器，配用CD17系列电磁操动机构或CT17/CT19系列弹操动机构，隔离开关采用GN30-12旋转式隔离开关、GN22-12大电流隔离开关系列产品。

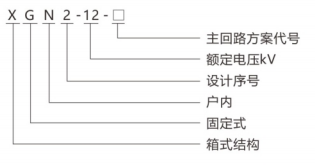

型号含义
正常使用条件
● 环境温度:上限+40℃℃;下限-15℃(特殊工艺下，可达-45℃℃);海拔高度不超过2500m(特殊工艺下，可达4000m);
● 相对湿度:日平均不超过95%，月平均相对湿度不超过90%;
● 地震烈度不超过8度;
● 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，注:超出上述正常使用条件时，用户可与制造厂协商确定。
技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | kV | 3.6,7.2,12 |
| 额定电流 | A | 630,1250,1600,2000,3150 |
| 额定短路开断电流 | kA | 20,25,31.5,40 |
| 额定短路关合电流(峰值) | kA | 40,50,80,100,40,50,80,100 |
| 额定短路动稳定电流(峰值) | kA | 40,50,80,100,40,50,80,100 |
| 额定热稳定电流 | kA | 20,25,31.5,40 |
| 额定热稳定时间 | S | 4 |
| 防护等级 | / | IP2X |
| 结构型式 | / | 单线分段及单母线带旁路 |
| 操作方式 | / | 电磁式、弹簧储能式 |
| 外形尺寸 宽x深x高 | mm | 1100x1200x2650(一般型) |
| 重量 | kg | 1000 |
