XGN-12箱型固定式金属封闭开关设备的主开关选用本公司生产的FLN36-12型FLN48-12型SF6负荷开关，也可根据用户的需要装配VS1型、VD4/S型、ISM型真空断路器或HD4/55型SF6断路器。负荷开关和断路器可手动或电动操作，选配电动操作机构、PT、CT、FTU和通信装置后可实现配电自动化功能。

XGN-12箱型固定式金属封闭开关设备适用于额定电压12kV，额定频率50Hz的电力系统，广泛应用于工业及民用电缆环网及供电末端。

XGN-12箱型固定式金属封闭开关设备特别适用于以下场所:城市居民区及工矿企业配电、小型二次变电站、开闭所、箱式变电站、商场、机场、地铁、风力发电、医院、体育场馆、铁路、桥梁、隧道等。

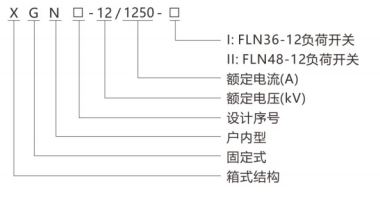

型号含义

符合标准

● GB/T191-2008《包装储运图示标志》

● GB/T1985-2023《高压交流隔离开关和接地开关》

● GB/T 3804-2017《3.6 kV~40.5 kV高压交流负荷开关》

● GB/T3906-2020《3.6-405kV交流金属封闭开关设备》

● GB/T4208-2017《外壳防护等级(IP代码)》

● GB/T5582-1993《高压电力设备外绝缘污秽等级》

● GB/T6388-1986《运输包装收发货标志》

● GB/T9969-2008《工业产品使用说明书总则》

● GB/T11022-2020《高压交流开关设备和控制设备标准的共用技术要求》

● GB/T11023-2018《高压开关设备六氟化硫气体密封试验方法》

● GB/T13384-2008《机电产品包装通用技术条件》

● GB/T14436-1993《工业产品保证文件总则》

● GB16926-2009 《高压交流负荷开关-熔断器组合电器》

● JB/T8754-2018《高压开关设备和控制设备型号编制办法》

正常使用条件

● 周围空气温度:-15℃℃~+40℃℃;

● 海拔高度:1000m及以下(也可提供高原型);

● 温湿条件:日平均相对湿度≤95%，日平均水蒸气压力不超过2.2kPa;月平均相地湿度≤90%，月平均水蒸气压力不超过1.8kPa。

● 地震烈度:不超过8度。

● 没有腐蚀性或可燃性气体等明显污染的场所。注:超出上述正常使用条件时，用户可与本公司协商解决，

主要技术参数

开关设备技术参数

项目		单位	负荷开关柜	组合电器柜	断路器柜
额定电压		kV	12	12	12
额定频率		Hz	50	50	50
额定电流	主母线	A	630	630	630/1250
额定电流	分支母线	A	630	125 (视断路器额定电流而定)	630/1250
额定绝缘水平	工频耐压(相间及相对地)	kV	42	42	42
额定绝缘水平	工频耐压(断口间)	kV	48	48	48
工频耐压(控制和辅助回路)		kV	2	2	2
雷电冲击耐压(相间及相对地)		kV	75	75	75
雷电冲击耐压(断口间)		kV	85	85	85
额定短时耐受电流	主回路	kA	-	-	31.5
	接地装置	kA	-	-	31.5
	接地回路	kA	-	-	27.4
额定峰值耐受电流	主回路	kA	-	-	80
	接地装置	kA	-	-	80
	接地回路	kA	-	-	69.6
额定短路持续时间	主回路	S	-	-	4
	接地装置	S	-	-	4
	接地回路	S	-	-	2
额定短路关合电流		kA	50	80	80
额定短路开断电流		kA	-	31.5	31.5
额定转移电流		A	-	1700	-
额定有功负载开断电流		A	630	-	-
额定闭环开断电流		A	630	-	630/1250
额定电缆充电开断电流		A	10	-	15
防护等级		/	IP43	IP43	IP43
机械寿命	负荷开关	次	5000	5000	10000
机械寿命	接地开关	次	2000	2000	2000
