KYN28户内铠装型移开式交流金属封闭开关设备。该产品是以交流高压真空接触器和交流高压限流熔断器为主要元件所组成的开关设备。在大容量、小电流、频繁开断的系统中与真空断路器柜相比，具有极优的性价比。作为额定电压7.2kV，额定频率50Hz电力系统中的户内配电装置，广泛适用于发电厂、矿山、冶金、化工等行业控制和保护1200KW以下电动机、 1600kVA以下变压器。KYN28-12型户内金属铠装中置式开关设备由固定和可抽出部件(手车)两大部分组成。其柜体为组装结构，外壳采用进口敷铝锋钢板经CNC机床加工，并采用多重折边工艺，用拉铆螺母和高强度螺栓联接而成。手车采用的是中置抽出式，小车矮小便于操作、观察，又便于转运和维修，且易于提高互换性。断路器与弹簧操动机构为一整体，设计结构紧凑，三相真空灭弧室及导电系统分别装在环氧树脂浇注而成的绝缘筒内，爬电距离大且不受外部因素损坏，既使在湿热及重污秽环境下，断路器也有足够的绝缘强度。因此，该产品具有精度高，机械强度好，抗腐蚀能力强，手车互换性好，电缆室空间大，操作使用简单、安全、联锁可靠等优点，实为一种性能优越结构先进的配电装置。

符合标准

● GB/T3906-2020《3.6-405kV交流金属封闭开关设备》

● GB/T11022-2020《高压交流开关设备和控制设备标准的共用技术要求》

● GB/T14808-2016《高压交流接触器、基于接触器的控制器及电动机起动器》

● DL/T404-2018《3.6kV~40.5kV交流金属封闭开关设备和控制设备》

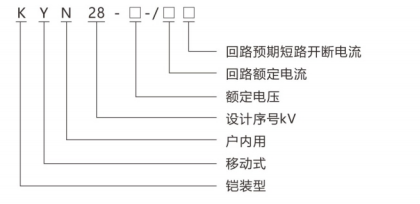

型号含义

正常使用条件

● 环境温度:最高温度+40℃，最低温度-15°C(特殊工艺下可达-45℃℃);环境湿度:日平均≤95%，月平均值≤90%;

● 海拔高度不超过2500m(特殊工艺下，可达4000m);

● 抗地震度;地震烈度不超过8度;

● 周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染;

● 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求;注:超出上述正常使用条件时，用户可与制造厂协商确定。

主要技术参数

开关设备技术参数

项目		单位	参数
额定电压		kV	3.6/7.2/12
额定绝缘水平	工频耐压	kV/min	25/27,32/35,42/48
额定绝缘水平	冲击耐压	kV/min	40/46,60/70,75/85
额定频率		Hz	50
母线额定电流		A	1250/1600/2000/2500/3150/4000
分支母线额定电流		A	630/1250/1600/2000/2500/3150
额定短路开断电流		kA	20/25/31.5/40/50
4S额定热稳定电流		kA	20/25/31.5/40/50
额定动稳电流		kA	50/63/80/100/125
配用断路器		/	W-VAC\VSI\VEP或VD4真空断路器
柜体外壳防护等级		/	IP4X
断路器室门打开时防护等级		/	IP2X
外形尺寸	分支母线电流≥1600A	mm	1000X1500X2300(宽X深X高) 1000X1660X2300(宽X深X高)
外形尺寸	分支母线电流<1600A	mm	800X1500X2300(宽X深X高)
